Escolha o projeto de circuito impresso flexível tomado partido cobre de 0,5 onças com adesivo acrílico

China Escolha o projeto de circuito impresso flexível tomado partido cobre de 0,5 onças com adesivo acrílico fornecedor

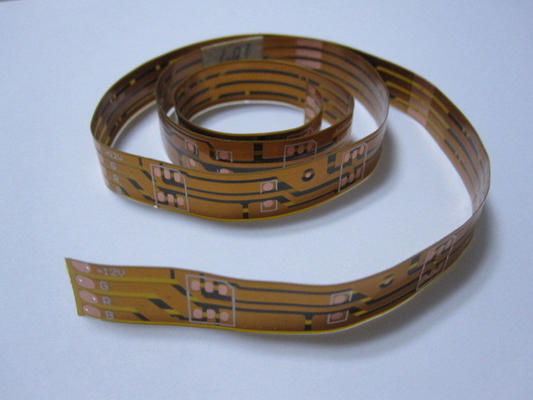

Imagem Grande :  Escolha o projeto de circuito impresso flexível tomado partido cobre de 0,5 onças com adesivo acrílico

Detalhes do produto:

Lugar de origem: China
Marca: HD-PCB
Certificação: UL,ISO9001,TS16949.
Número do modelo: Circuit-3 impresso flexível

Condições de Pagamento e Envio:

Quantidade de ordem mínima: nenhum MOQ
Preço: Negotiation
Detalhes da embalagem: Embalado no saco antiestático
Contact Now
Descrição de produto detalhada





Escolha o projeto de circuito impresso flexível tomado partido cobre de 0,5 onças com adesivo acrílico




Detalhes rápidos


Tipo do PWB:

Circuito impresso flexível

Camada:

 2 camadas

Minuto. Linha largura/espaço:

3mil/3mil

Min. Através do diâmetro:

0.3mm

Espessura do revestimento:

0.1mm

Revestimento de superfície:

ENIG

Tamanho:

60*100MM

Material:

PI

Cor:

Ouro

Aplicação:

Móvel



Descrição


A eletrônica de Shenzhen Hengda é um fabricante principal do circuito impresso flexível (FPC) da precisão para clientes no mundo inteiro. Nós especializamo-nos em protótipos da rápido-volta FPC às produções em massa de FPC, fornecemo-nos as soluções de alta qualidade e eficazes na redução de custos da chave da volta a nossos clientes.

Escolha o projeto de circuito impresso flexível tomado partido cobre de 0,5 onças com adesivo acrílico



Esta tabela alista os materiais padrão dos circuitos do cabo flexível e as espessuras materiais que nós podemos ter disponível diário. Se o material ou a espessura que você exige não estão listado, nos consultam. Nós temos a especificação completa de cada material disponível para o seu exigido.

Materiais de FPC


Função material

Tipo material

Opções

Isolador flexível

Polyimide (PI)

1/2 mil. a 5 mil.

Condutor

Cobre
 *Rolled recozido (RA) *Electrodeposited (ED)

1/4 de onça (0.009mm) a 10 onças (0.356mm)

Carcaça rígida (Rígido-Cabo flexível)

FR-4

3 mil. a 125 mil.

Adesivo

Adesivo acrílico

1/2 mil. a 3 mil.

Material de Adhesiveless igualmente disponível

Reforçador

Aço/alumínio/cobre de Adhesivetape do poliéster do Polyimide FR-4 (PI) (ANIMAL DE ESTIMAÇÃO)

3mil a 125 mil. 1/2 mil. a 5mil 1 mil. a 15mil 6 mil.

Máscara da solda

Polyimide (PI) Photoimageable Coverlay Photoimageable líquido Covercoat

1/2 mil. a 5 mil. líquido de 1 mil. a de 2,5 mil. tipicamente para a montagem de superfície e aplicações densas

Opções de superfície do revestimento

Lata

Lata da imersão

Ouro

Níquel/ouro macios eletrolíticos de /Gold do níquel duro eletrolítico eletrolítico do ouro da imersão do níquel

Prata

Prata da imersão

OSP

OSP

Protecção

 Cobre contínuo alumínio de prata condutor de cobre hachurado

Exigido a eletromagnético e/ou eletrostático limitados




Estrutura do padrão de FPC

Escolha o projeto de circuito impresso flexível tomado partido cobre de 0,5 onças com adesivo acrílico


Capacidades técnicas


Camada (máxima)

Até 8 camadas

Tamanho da placa (máximo)

500*1000mm

Tolerância exterior

guarnição da mão da+/-0.2mm
dados da regra de aço de b+/-0.25mm
perfurador e dados de c+/-0.07mm
corte do laser d+/-0.025

Furo

Diâmetro (minuto)

0.1mm (terminado)



Tolerância do diâmetro

a.Plating com Holes+/-0.08mm b.Non-Plating com Holes+/-0.05mm



Tolerância da posição da broca

+/-0.076mm

Condutor

Tolerância da largura

+/--15%

Espaçar (minuto)

2mil

Tolerância do afastamento

+/--15%

Almofada

Almofada (Não-Fiação)

>Furo de =0.04mm+

Almofada (fiação)

>=0.3mm+Hole

Coverlay

Coverlay à almofada (minuto)

100um

Coverlay ao condutor (minuto)

100um

Largura de Coverlay (minuto)

250um

Furos do reforçador

>furo de =0.25mm+Access




Aplicação de FPC

Escolha o projeto de circuito impresso flexível tomado partido cobre de 0,5 onças com adesivo acrílico



Procedimentos de teste

Nós executamos procedimentos múltiplos da segurança de qualidade antes de enviar para fora qualquer placa do PWB. Estes incluem:

  • Inspeção visual
  • Ponta de prova de voo
  • Cama de pregos
  • Controle da impedância
  • detecção da Solda-capacidade
  • Microscópio metallograghic de Digitas
  • AOI (inspeção óptica automatizada)


Prazos de execução rápidos da volta

Para a produção do PWB de HDI, nós podemos os dias to10 do provid 7 girar ao redor épocas. Para PCBs multilayer, o tempo do fastestturnaround depende do número de camadas e de quantidade.

Preste serviços de manutenção à garantia

Nós certificamo-nos servir profissional, sinceramente cada cliente e amigável para o melhor da nossa capacidade.   Nós contente re-trabalho seu projeto se seu projeto não é 100% satisfatório.


Obtenha umas citações rápidas agora

Enviando em uma conta de material, os arquivos do gerber que incluímos o desenho de conjunto e nós teremos uma cotação de volta a você dentro das horas. Com hengda de Shenzhen há nunca um custo escondido e nossos preços são muito competitivos e razoáveis.
