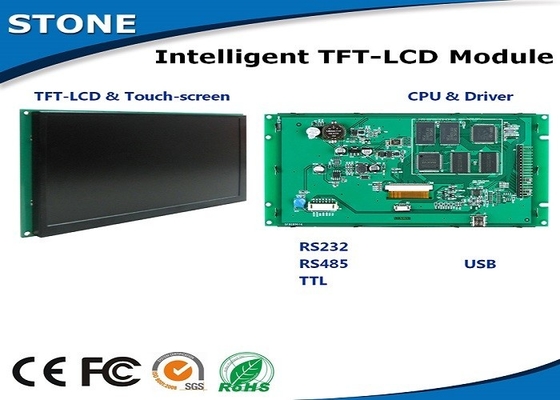

Módulos de alta resolução da tela de toque do LCD 5,7 polegadas para a domótica

China Módulos de alta resolução da tela de toque do LCD 5,7 polegadas para a domótica fornecedor

Imagem Grande :  Módulos de alta resolução da tela de toque do LCD 5,7 polegadas para a domótica

Detalhes do produto:

Lugar de origem: CN
Marca: stone
Certificação: CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008
Número do modelo: STA057WT-01

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 2 kg
Detalhes da embalagem: caixa / caixa
Tempo de entrega: 5-15days
Termos de pagamento: T/T, Western Union, Paypal
Contact Now
Descrição de produto detalhada
Tamanho (polegada): 5,7 polegadas Resolução: 640×RGB×480
Área da visão: 115,2 milímetros de × 86,4 milímetros Brilho: 700 cd/m2 (o brilho pode ser ajustável em 100 níveis.)
tela de toque: A resistência do fio do nível 4 da indústria ou sem tela de toque é opcional. Ângulo de visão: 80°/80°/70°/70° (L/R/U/D)

Módulos de alta resolução da tela de toque do LCD 5,7 polegadas para a domótica






Descrição de produto
1. Controlado por todo o MCU através do comando simples ajusta-se
2. Usado como o sistema do controlador do Toque-screeen & de exposição de TFT LCD
3. software 3 fácil para ajudá-lo a correr nosso produto.

Princípio de funcionamento
O módulo de TFT LCD comunica-se com o controlador principal através do comando, a seguir o controlador principal controlaria a máquina para trabalhar após ter recebido os comandos.


Note por favor: O controlador principal pode ser projetado pelo coordenador com todo o MCU.

Módulos de alta resolução da tela de toque do LCD 5,7 polegadas para a domótica

 Descrição de software


1. Projete um grupo “de interface de utilizador gráfica bonita” essa você necessidade.

2. Conecte seu equipamento com nosso módulo de TFT LCD pelo porto RS232, RS485 ou pela lógica de TTL diretamente, tomada

e jogo.

3. Escreva um programa simples para que o MCU controle o módulo de TFT LCD através do “comando poderoso ajusta-se” (

ENCANTAR o código).

Aquele é todo. Salvar muitos tempo e custo de desenvolvimento para o coordenador.



Por exemplo: Comando 0x70 da imagem.

Envie: “0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C”



Introdução

Exemplo

Nota

AA

Cabeça do quadro



Cabeça do quadro de um comando

0x70

Código de comando





Pic_ID

Número de seqüência

da imagem atual

0x00 0x01

Imagem da mostra - 01

Centímetro cúbico 33 C3 3C

Extremidade de quadro



Fim de quadro de um comando



Nós ofereceríamos uma caixa de ferramentas simples ajudá-lo a trabalhar com o módulo de TFT LCD no PC.

1. Função assistente: mostre como enviar o grupo do comando para controlar a exposição de TFT.

2. Função da transferência: Transfira os arquivos das imagens e de configuração no módulo de TFT

3. Toque na função de controle: Defina muitos botões na interface de utilizador, a seguir crie uma configuração do toque

arquivo.

4. Software da fonte: Crie o arquivo de configuração da fonte.

 Vantagens

 Com processador central & dispositivo de condução

 Controlado por algum MCU

 Curva do texto da imagem da exposição através dos comandos

 exposição de TFT de 65536 cores

 Tela de toque

 Relação & porta usb de RS232/RS485/TTL UART

 Escala larga da tensão

 Amplamente utilizado nos muitos vário campo industrial

 Fácil de usar! Função poderosa! Custo e tempo da economia!

 Usado como o sistema do Toque-controlador, de exposição de TFT LCD, etc.

Fácil!!!   Poderoso!!!   Salvamento!!!

O módulo inteligente de TFT LCD pode ser controlado por todo o MCU com nosso comando poderoso & fácil

Ajuste (ENCANTAR o código), assim

muitos do coordenador em mais de 50 países apreciam nosso produto para o projeto novo.



Modelo: STA057WT-01 (tipo avançado)



Parâmetro físico

 Modelo

 STA057WT-01

 Tamanho (polegada)

 5,7"

 Definição

 640×RGB×480

 Afastamento do pixel

 0,1905 milímetros de × 0,0635 milímetro (H×V)

 Cor

 65536 cores (bocado 16)

 Área da visão

 115,2 milímetros de × 86,4 milímetros

 Dimensão total

 164,2 milímetros de × 106 milímetros de × 16,5 milímetro (N)

 25,1 milímetros (T)

 Peso líquido

 240 g (N) 275 g (T)

 Painel de TFT

 Painel da indústria do nível de A+

 Tela de toque

 Resistência do fio do nível 4 da indústria

 Ou sem tela de toque é opcional.

Parâmetro do luminoso

 Tipo do luminoso

 Diodo emissor de luz

 Brilho

 700 cd/m2

 (O brilho pode ser ajustável em 100 níveis.)

 Contraste

 500:1

 Vida do luminoso

 100.000 horas

 Ângulo de visão

 80°/80°/70°/70° (L/R/U/D)

 Temperatura de trabalho

 -30°C ~ +70°C

 Umidade de trabalho

 55°C, 85%

 Temperatura de armazenamento

 -30°C ~ +85°C

 Modo de tela

 Digitas

Parâmetro de desempenho

 Processador central

 CortexM3 STM32F103

 Controlador do LCD

 CPLD EPM240

 Refresque a taxa

 60Hz

 Represente a velocidade de interruptor

 30 ms/picture (33 pictures/s)

 Memória Flash

 Padrão 256m, extensão 2GB

 Uma quantidade da memória para a imagem

 304 imagens

 Relação

 Relação de RS232/RS485/TTL UART

 Transferência das imagens

 MiniUSB2.0 (12Mbps) & cartão do SD

 Escala da tensão

 DC5.0V ~ 20V (valor típico: 12V)

 Poder

 5.2W

Relatório de teste

 MTBF

 4,250,000H

 Temperatura de trabalho

 -30°C ~ +70°C

 Umidade do ar

 60°C, 90%

 Teste contínuo da vibração

 10-55Hz, 1.5mm, 10G

 Teste da aceleração do impacto

 6ms, 100G

 Teste do ESD

 10KV

 Teste da confiança da radiação

 44W




Tamanho principal do módulo de TFT LCD

 Tamanho

 Definição

 3,5"

 320*240

 4,3"

 480*272

 5"

 640*480; 480*272; 800*480

 5,6"

 640*480

 5,7"

 640*480

 7"

 800*480; 800*600; 1024*600

 8"

 800*600; 800*480; 1024*768

 8,4"

 800*600

 10,1”

 1024*600

 10,4”

 800*600

 12,1”

 800*600

 15,1”

 1024*768




Appliaction



Amplamente utilizado nos muitos vário campo industrial em mais de 50 países.

1. Instrumento

2. Eletrônico civil

3. Medical&Beauty

4. Maquinaria

5. Equipamento eletrônico

6. Automatização

7. VEÍCULO
