microplaquetas programáveis do CI

Detalhe rápido:

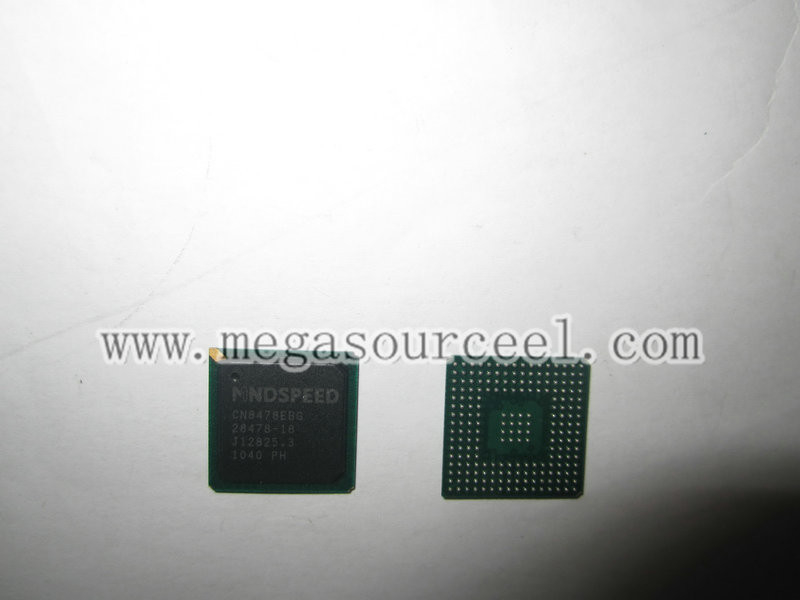

Controlador de comunicações síncrono Multichannel (MUSYCC)

Descrição:

Os CN8478, os CN8474A, os CN8472A, e os CN8471A são controladores de comunicação síncronos Multichannel avançados (MUSYCCs) esse formato e deformat até 256 (CN8478), 128 (CN8474A), 64 (CN8472A), ou 32 (CN8471A) canais do HDLC em um único circuito integrado do CMOS. MUSYCC opera-se na camada 2 do modelo de referência do protocolo de (OSI) do Open Systems Interconnection. MUSYCC fornece transporte uma solução processando os canais do HDLC para aplicações do funcionamento entre redes tais como o relé de tramas, uma sinalização do D-canal do ISDN, de dados detalhados, high-density de X.25, de sistema de sinalização 7 (SS7), de DXI, de ISUP, e de LAN/WAN. Sob a supervisão mínima do anfitrião, MUSYCC controla uma lista ligada de amortecedores de dados do canal na memória do anfitrião executando o acesso de memória direta (DMA) dos canais do HDLC.

MUSYCC conecta com os oito córregos de dados de série independentes, tais como T1/E1 sinaliza, e transfere então dados através do ônibus de 32 bits popular de (PCI) da relação do componente periférico à memória do sistema a uma taxa de até 66 megahertz. Cada relação de série pode ser operada em até 8,192 megahertz. Os canais lógicos podem ser traçados como toda a combinação das franjas horárias DS0 para apoiar hyperchannels do ISDN (kbps Nx64) ou como qualquer número de bocados em um DS0 para aplicações subchanneling (kbps Nx8).

MUSYCC igualmente inclui um porto de 32 bits da expansão para construir uma ponte sobre o ônibus do PCI aos microprocessadores ou aos peripherals locais. Um porto de JTAG permite o teste da limite-varredura de substituir o teste da placa dos cama--pregos.

Os controladores de dispositivo para Linux, VxWorks®, e sistemas operativos do pSOS™ estão disponíveis sob um contrato de licência da nenhum-taxa de Conexant. Os controladores de dispositivo incluem originais do código fonte de C e do software de apoio.

Aplicações:

• 256-, 128-, 64-, ou controlador de 32-channel HDLC

• Apoio do protocolo da camada de OSI 2

• Uso geral HDLC (ISO 3309)

– X.25 (LAPB)

– Relé de tramas (LAPF/ANSI T1.618)

– D-canal do ISDN (LAPD/Q.921)

– Apoio SS7

• relações 8, 4, 2, ou 1 de série independentes que apoiam

– Córregos de dados T1/E1

– C.C. a 8,192 ônibus de Mbps TDM

• Canais lógicos configuráveis

– DS0 padrão (56, 64 kbps)

– Hyperchannel (Nx64)

– Subcanal (Nx8)

• seleção de modo do protocolo do Por-canal

– modo de 16 bits do FCS

– modo de 32 bits do FCS

– Modo SS7 (FCS de 16 bits)

– Modo transparente (dados sem formatação)

• gestão de amortecedor do acesso direto da memória do Por-canal

– Estruturas de dados da lista ligada

– Transmissão/recepção variável FIFO do tamanho

• verificação do comprimento de mensagem do Por-canal

– Não selecione nenhuma verificação do comprimento

– Selecione de dois registros 12-bit para comparar o comprimento de mensagem

– Comprimento máximo 16.384 bytes

• Relação de ônibus direta do PCI

– operação dos megahertz de 32 bits, 66 ou 33

– Operação do mestre e do escravo do ônibus

– Versão 2,1 do PCI

• Relação de ônibus local da expansão (EBUS)

– ônibus multiplexado de 32 bits do endereço/dados

– Acesso da explosão até 64 bytes

• Baixa potência, operação de 3.3/2.5 V CMOS

• Porta de acesso da varredura do limite de JTAG

• pacote de 208-pin PQFP/surface-mount

• BGA

Especificações:
